商品の詳細:
お支払配送条件:
|
| 原料: | マイクロ合金鋼鉄 | 名前: | マイクロ合金鋼鉄棒 |
|---|---|---|---|
| 直径: | 35mm - 140mm | Dia.の許容。: | 直径の ISO f7 |
| 引張強さ: | 750 以下 MPa | 降伏強さ: | 520 以下 Mpa |
| ハイライト: | クロムによってめっきされる鋼鉄棒,microalloyed 鋼鉄 |
||

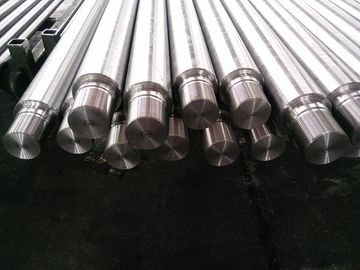

シリンダーのための極度の円形の Microalloyed 鋼鉄クロムによってめっきされる棒
製品の説明
1. 直接非癒やされ、和らげられた鋼材を回すことはに基づいて開発されます
癒やされ、和らげられる代替のための制御圧延そして冷却の専有技術
いろいろ機械性能要件の 42CrMo4、40Cr および CK45。
2. それは injuection の成形機の draglink、工学機械類押しを製造するために主に使用されます
および緩和された鋼鉄機械特性堅くなった特徴が付いている棒そして油圧支柱
不必要な癒やされ、和らげられたプロセス。
3. 機械特性は対応します癒やされ、和らげられた 42CrMo4、40Cr および CK45 またはあります
それらおよび非常に均一全体的に見ると横断面。
4. 回転性能: 回転性能は 42CrMo4、40Cr および CK45 に相応でまたはあります
それらへの目上の人。
5. 硬度: 硬度は癒やされ、和らげられるよりより多くのユニフォームの全体的に見ると横断面です
42CrMo4、40Cr および CK45
6. 利点: 安定した、均一機械特性。
詳細な説明
1.材料: HY4700、HY4520
2.化学成分（%）
|
材料 |
C% |
Mn% |
Si% |
S% |
P% |
V% |
NI |
Cr% |
Mo |
CU |
|
HY4700 |
0.38-0.45 |
1.20 ~1.60 |
0.30~0.50 |
≤0.035 |
≤0.020 |
0.05~0.15 |
≤0.25 |
0.10~0.20 |
≤0.15 |
0.25 |
|
HY4520 |
0.40 ~0.48 |
0.80 ~1.40 |
0.15 ~0.35 |
≤0.035 |
≤0.035 |
≤0.15 |
≤0.25 |
≤0.25 |
≤0.15 |
≤0.25 |
3.機械特性
|
材料 |
機械特性 |
表面の硬度（HBW） |
|||||
|
RM （MPa） |
Rel （MPa） |
A% |
Z% |
KU2 （J） |
|
||
|
HY4700 |
Φ35 - Φ100 |
900 - 1100 |
≥650 |
≥16 |
≥35 |
≥39 |
270-340 |
|
>Φ100 - Φ140 |
850 - 950 |
≥600 |
≥16 |
≥35 |
≥39 |
270-340 |
|
|
HY4520 |
Φ40 - Φ100 |
750 - 900 |
≥520 |
≥19 |
≥40 |
≥39 |
230-290 |
|
>Φ100~Φ140 |
750 - 900 |
≥520 |
≥17 |
≥35 |
≥39 |
230-290 |
|
|
|
|
|
|
|
|
|
|
4.供給の状態
めっきされる地面およびクロム
5.クロム厚さ
20 から 30 ミクロン
6. DIA の許容
直径の ISO f7
7.OVALITY
許容 ISO f7 の半分
8.直線性
≤0.2MM/M
9.表面荒さ
Ra≤0.2 ミクロンおよび Rt≤2 ミクロン
10 .SURFACE の硬度
850-1150HV （vickers 100g）
11.結合
熱衝撃の後で（300 の摂氏度であたたまる壊れるか、または取り外す craks 無し
そして水で冷却します）
12 .POROSITY
ISO 1456/1458 に従ってテストし、yaluation ISO 4540 評価の 8-10 に従って起因して下さい
13。 WELDABILITY
よい
14。 耐食性
ASTM B 117-120hours に従って自然な塩スプレーでテストして下さい
ISO 4540 評価の 7-10 に従って評価は起因します
15。 パッキング
ペーパー袖で詰まるべき材料および各棒で適用されるべき反錆オイル
16。 証明書
すべては物質的な熱処理との関係した証明し、めっきは要求されます
コンタクトパーソン: Miss. Patty
電話番号: 8613921505262
ファックス: 86-510-83952939
